Rozdělovače 6 mm pro rosicí systémy Vícecestné push-in rozdělovače pro profesionální 6mm rozvody
Kód: 218/CER 218/CER2 218/CER3 218/BIL 218/BIL2 218/BIL3 Zvolte variantu
Související produkty
Detailní popis produktu
4cestné a 5cestné provedení • 6mm push-in připojení • pracovní tlak až 1,0 MPa • černá / bílá • pro centrální i lokální rozvody
Rozveďte jeden rosicí systém přesně tam, kde ho potřebujete
6mm rozdělovače umožňují z jednoho hlavního vedení vytvořit několik samostatných větví a rozvést vodu například k více teráriím, skupinám trysek nebo jednotlivým částem rozsáhlejší instalace.
Místo komplikovaného skládání několika samostatných spojek získáte jeden kompaktní centrální bod, ze kterého mohou jednotlivé hadice pokračovat požadovanými směry.
V nabídce jsou tři geometricky odlišná provedení. Jejich funkce je podobná, ale liší se počtem portů a způsobem, jakým jsou jednotlivé vývody prostorově uspořádány.
Vnější Ø hadice
Připojovacích portů
Pracovní tlak
Pracovní teplota
Který rozdělovač vybrat?
| Varianta | Porty celkem | Větve při 1 přívodu | Ideální použití |
|---|---|---|---|
| Křížový 4cestný | 4 | až 3 | Rozvedení hadic do několika směrů z jednoho bodu |
| Y rozdělovač 5cestný | 5 | až 4 | Kompaktní centrální větvení do více směrů |
| Řadový rozdělovač 5cestný | 5 | až 4 | Přehledné paralelní rozvedení více hadic vedle sebe |
Počet cest označuje celkový počet připojovacích portů rozdělovače. Neznamená tedy automaticky počet výstupních větví. Pokud například u 5cestného rozdělovače použijete jeden port jako přívod vody, zbývají až 4 porty pro další větve systému.

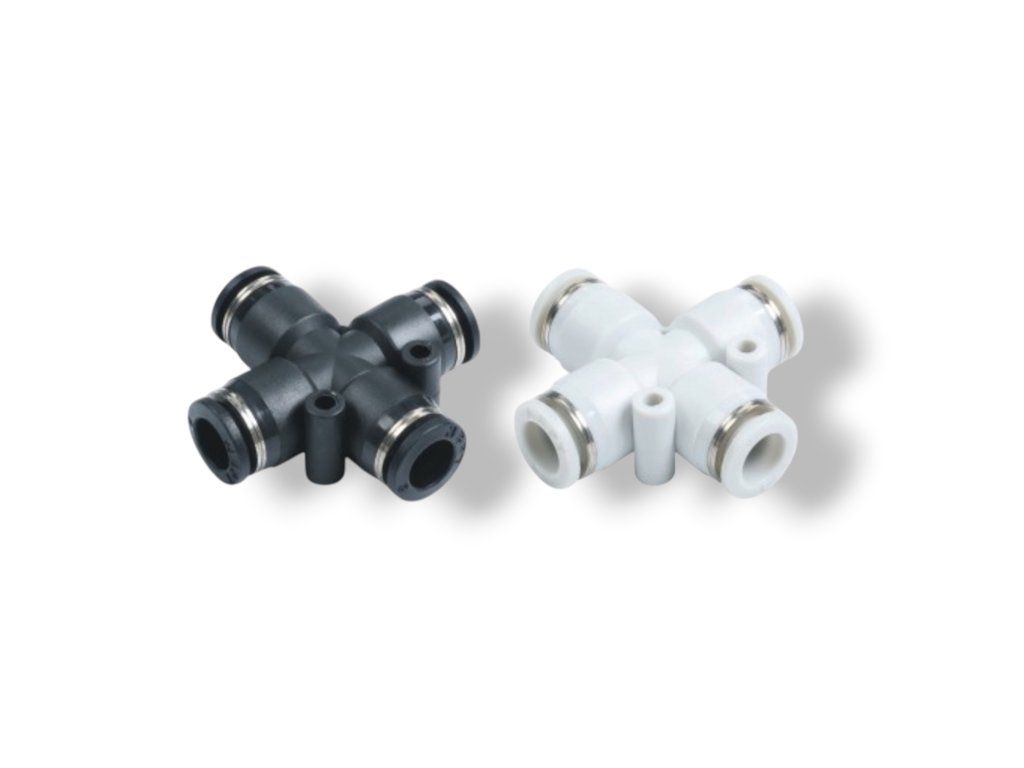

Křížový 4cestný rozdělovač
Křížové provedení obsahuje čtyři 6mm porty uspořádané do několika směrů. Při použití jednoho portu jako přívodu lze zbývající tři využít pro další části rozvodu.
Je vhodné všude tam, kde potřebujete z jednoho místa pokračovat například rovně, do strany a současně do další větve.
Výhodou je velmi kompaktní centrální bod větvení bez nutnosti skládat několik T-spojek za sebou.
Rozměry 6mm varianty:
L1 38 mm • L2 8 mm • L3 16 mm • Ø těla portu 13 mm
Y rozdělovač 5cestný
5cestné Y provedení kombinuje celkem pět 6mm portů v kompaktním těle.
Při standardním použití jednoho portu jako přívodu lze rozvod rozdělit až do čtyř dalších větví. Prostorové uspořádání portů je vhodné zejména tam, kde jednotlivé hadice pokračují různými směry.
Je to praktické řešení například pro centrální rozdělení systému mezi několik terárií umístěných kolem jednoho technického bodu.
Rozměry 6mm varianty:
L1 38 mm • L2 16 mm • L3 13 mm • Ø hlavního těla 14,5 mm • Ø bočních portů 13 mm

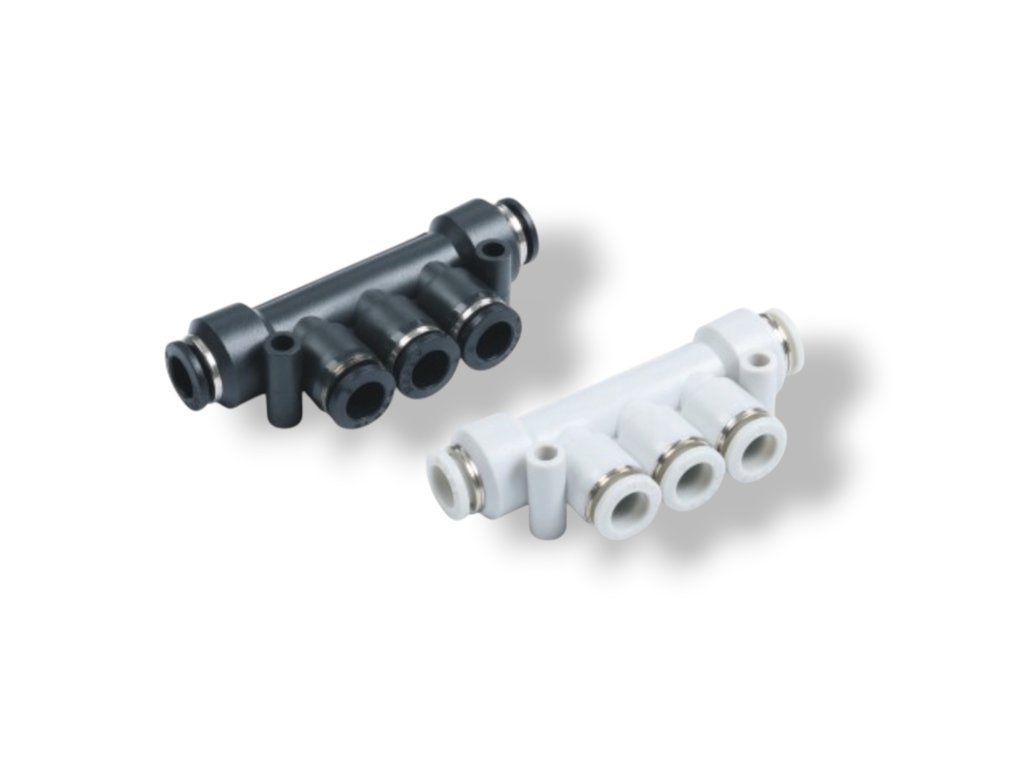

Řadový rozdělovač 5cestný
Řadové provedení nabízí rovněž pět připojovacích portů, ale jednotlivé výstupy jsou uspořádány přehledně vedle sebe.
To je výhodné například při instalaci uvnitř technické skříně nebo u řady terárií, kde chcete z jednoho centrálního vedení rozdělit vodu do několika hadic vedených podobným směrem.
Výsledkem je velmi přehledný rozvod, kde jednotlivé větve vycházejí z jednoho společného místa.
Rozměry 6mm varianty:
Celková délka L1 69 mm • L2 23 mm • L3 8,5 mm • L4 42 mm • L5 13 mm • Ø hlavního těla 14,5 mm • Ø výstupů 13 mm
Jak rozdělovač použít v praxi?
Typickým příkladem je jeden centrální rosicí systém pro několik terárií.
Čerpadlo MIUS
↓
hlavní 6mm hadice
↓
5cestný rozdělovač
↓ ↓ ↓ ↓
Terárium 1 • Terárium 2 • Terárium 3 • Terárium 4
Takové řešení zjednodušuje vedení hadic a zároveň umožňuje udržet technickou část systému přehlednou.
Rozdělovač není regulátor průtoku
Rozdělovač pouze vytváří několik propojených větví. Sám aktivně nereguluje množství vody ani tlak v jednotlivých větvích. Výsledné průtokové poměry ovlivňuje délka vedení, počet trysek, tlaková ztráta a konfigurace celého systému.
Push-in připojení 6 mm
Všechny porty používají 6mm push-in / one-touch připojení. Hadice se proto montuje bez závitů, lepidla nebo montážního nářadí.
1. Hadici čistě a kolmo odřízněte.
2. Zkontrolujte nepoškozený a nedeformovaný konec.
3. Hadici zasuňte do rychlospojky až nadoraz.
4. Lehkým zatažením ověřte její zachycení.
5. Po natlakování zkontrolujte těsnost všech portů.
Nepoužitý port je nutné uzavřít
Jednotlivé porty rozdělovače jsou vzájemně propojené. Pokud některý port v konkrétní konfiguraci nepoužíváte, musí být uzavřen vhodnou 6mm záslepkou.
Díky tomu můžete například 5cestný rozdělovač použít nejprve pouze pro tři větve a další výstup si ponechat jako rezervu pro budoucí rozšíření systému.
Kompatibilita
Rozdělovače jsou určeny pro hadice s vnějším průměrem 6 mm a jsou kompatibilní například s flexibilní PU hadicí 6 × 4 mm TERRA MASTER.
Výrobcem deklarovaný pracovní tlak standardních push-in spojek je 0–1,0 MPa / 0–10 bar, takže tlakově pokrývají pracovní rozsah čerpadel MIUS C50, C400 a C800.
Technické parametry
| Typ produktu | Vícecestný push-in rozdělovač |
| Velikost systému | 6 mm |
| Určeno pro hadici | Vnější Ø 6 mm |
| Varianty | 4cestný křížový / 5cestný Y / 5cestný řadový |
| Princip připojení | Push-in / one-touch |
| Pracovní tlak | 0–1,0 MPa / 0–10 bar |
| Podtlak | až −100 kPa (10 Torr) |
| Pracovní teplota | 0–60 °C |
| Médium dle výrobce | Vzduch / voda podmíněně dle konkrétní aplikace |
| Materiál plastového těla | PBT |
| Kovové části | Mosaz, dle provedení niklovaná |
| Těsnění | NBR |
| Zajišťovací prvky | Nerezová ocel |
| Barva | Černá / bílá |
| Rozebíratelné spojení | Ano |
Přehled rozměrů
| Varianta | Hlavní rozměr | Další rozměry |
|---|---|---|
| Křížový 4cestný | L1 38 mm | L2 8 / L3 16 / Ø 13 mm |
| Y rozdělovač 5cestný | L1 38 mm | L2 16 / L3 13 / Ø 14,5 a 13 mm |
| Řadový rozdělovač 5cestný | L1 69 mm | L2 23 / L3 8,5 / L4 42 / L5 13 mm |
Černá nebo bílá?
Všechny tři varianty nabízíme v černém a bílém provedení. Rozdíl je pouze vizuální – funkci systému barva nijak nemění.
Černé provedení je ideální pro tmavé technické instalace, bílé pro světlé a minimalistické rozvody.
Co obsahuje balení?
1× rozdělovač 6 mm ve zvoleném konstrukčním a barevném provedení.
Cena je vždy za 1 kus. Hadice, záslepky a ostatní komponenty rosicího systému nejsou součástí balení.
Časté otázky
Rozdělovač má 5 portů celkem. Pokud jeden použijete jako přívod, můžete zbývající čtyři využít jako čtyři samostatné větve.
Má čtyři porty celkem. Při použití jednoho jako přívodu zbývají až 3 výstupní větve.
Počet portů je stejný. Liší se jejich prostorovým uspořádáním. Y varianta je vhodná pro větvení do různých směrů, řadová varianta pro přehledné vedení několika hadic vedle sebe.
Ne. Nepoužitý port však musí být uzavřen vhodnou 6mm záslepkou, aby z něj při provozu neunikala voda.
Rozdělovač jednotlivé větve pouze propojuje a aktivně nereguluje jejich průtok. Výsledné průtoky závisí na konfiguraci systému, délkách hadic, počtu trysek a tlakových ztrátách.
Ano. Rozhodující je vnější průměr hadice 6 mm.
Výrobce pro tuto řadu rychlospojek deklaruje pracovní tlak 0–1,0 MPa / až 10 bar.
Ano. Všechny pracují v jednotném 6mm systému a lze je kombinovat s MINI rychlospojkami, ventily a dalšími kompatibilními 6mm prvky.
6mm push-in • 4 nebo 5 portů • až 10 bar • černé nebo bílé provedení.
Správně zvolený rozdělovač umožňuje vytvořit čistý centrální bod celého rosicího systému a rozvést vodu do několika větví bez zbytečně komplikovaného skládání jednotlivých spojek.
